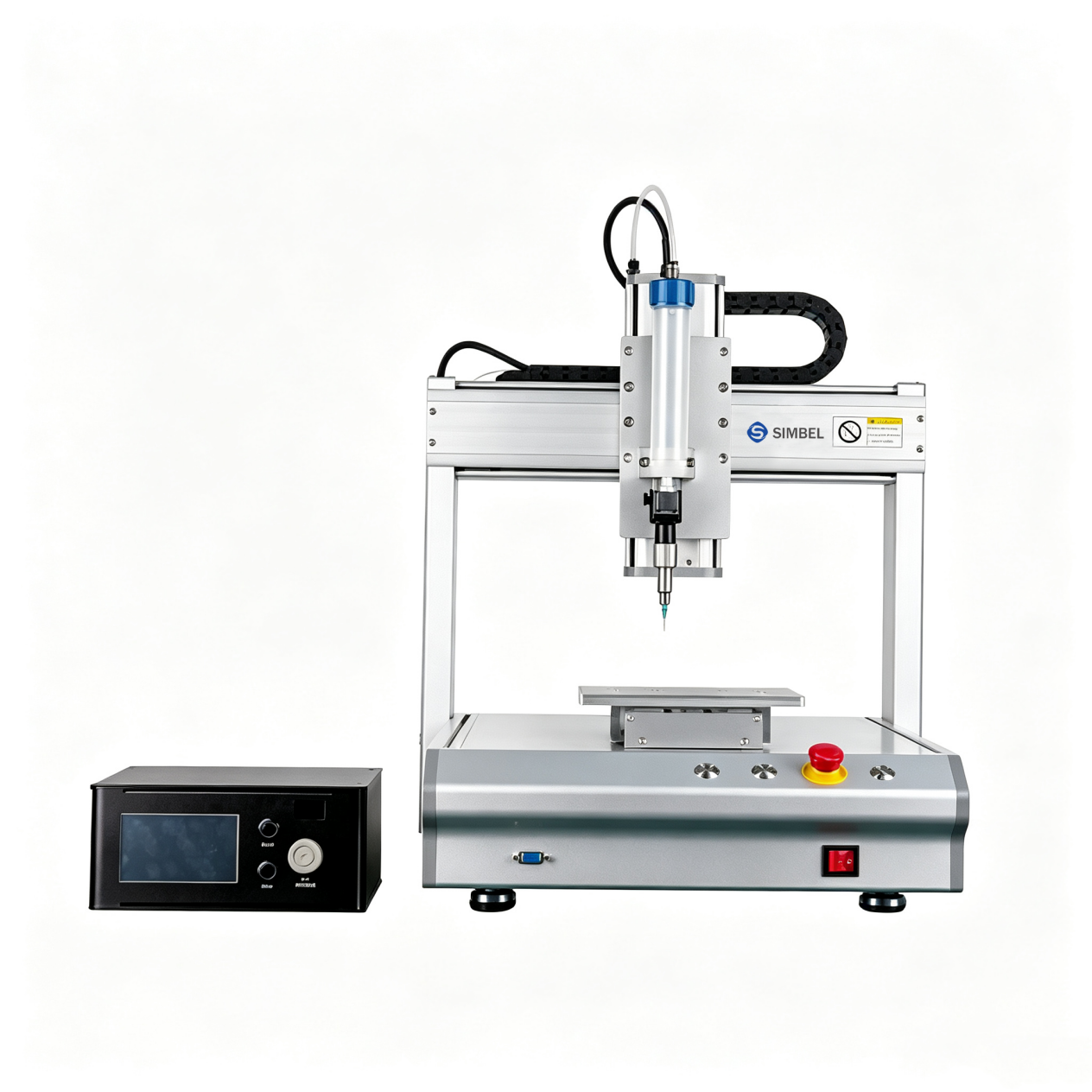

Desktop single‑liquid screw valve dispensing robot for solder paste – SPL-XG331
Описание
Benchtop screw valve solder paste dispensing machine with ±0.02mm repeat accuracy, 0.01ml minimal dispensing volume. IPC motion control, PC programming, ideal for PCB SMT solder paste dot & line dispensing.
Основные характеристики
- Screw valve specially optimized for solder paste: delivers stable dispensing volume, prevents solder paste segregation and inconsistent dot size. Minimum dispensing volume of 0.01 ml for ultra‑fine solder paste dots.
- H‑bridge gantry mechanical structure with X/Y/Z repeat positioning accuracy of ±0.02 mm, ensuring excellent consistency of solder paste dots in mass production.
- IPC motion control with PC programming, supporting complex 2D and 3D dispensing trajectories, suitable for long‑term continuous production.
- Compact benchtop design to save floor space; 10 kg Y‑axis payload, compatible with various PCB fixtures and tooling jigs.
- Working air pressure range: 0.25‑0.7 MPa, compatible with solder paste, silver paste, conductive glue and other medium‑to‑high‑viscosity fluids of different viscosities.
- Separate external controller with touch‑screen and physical knobs, equipped with emergency‑stop button for safe and convenient operation.
- Primarily used for solder paste dispensing in SMT and PCB electronics industries, also compatible with other paste‑like fluids.
Main Parameters
Item | Value | Item | Value |
Brand | Simbel | Model | SPL-XG331 |
Type | Benchtop | X-axis Travel | 300 mm |
Y-axis Travel | 300 mm | Z-axis Travel | 100 mm |
X/Y/Z Repeat Accuracy (mm) | ±0.02 | XYZ Acceleration | 0.3 g |
Minimum Dispensing Volume | 0.0005 ml | Dispensing Accuracy | ±0.01 ml / 1 ml |
X/Y/Z Mechanical Structure | H-Bridge | Program Storage | 999 sets |
X/Y/Z Control Mode | IPC-based motion controller | X/Y/Z Drive | Servo motor + high-precision lead-screw module |
Y-axis Load (kg) | 10 | Z-axis Load (kg) | 5 |
Programming Method | PC | Compatible Materials | Solder Paste/Silicone |
Overall Dimension | 515*588*660 mm | Weight (kg) | 80 |
Valve Type | Screw Valve | Heating System | Yes |
Input Air Pressure | 0.25-0.7 MPa | Input Voltage | 220 V |
Применимая отрасль
LED Lighting Industry
Typical applications: Perimeter sealing and waterproof gluing for the bases/housings of LED bulbs, candle lamps, PAR lamps, and lamp cups; as well as fixed-point gluing for end caps of fluorescent tubes.
Consumer Electronics Industry
Typical applications: Bonding and encapsulation of circular components such as TWS earphone diaphragms/speakers, buzzers, micro-motors, voice coils, watch cases, and camera lens rings.
Automotive Electronics Industry
Typical applications: Sealing of headlight lenses, waterproof gluing for millimeter-wave radar/sensor housings, and circular sealing of new energy battery modules.
General Machinery & Hardware Industry
Typical applications: Pre-coating of mechanical parts like bearings, gears, and sealing rings; as well as sealing gluing for pressure gauges and valve ports.
Other Industries
Medical Devices: Circular dispensing and sealing for syringe components and monitoring sensors.
Optical Communication: Circular bonding and fixing of fiber optic interfaces and optical lenses.
Small Home Appliances: Dispensing operations for fan motors, kettle sealing rings, and circular buttons.
Клеи для дозаторов
Дозаторы в основном используются для различных силиконов, растворителей, клеев, красок, химических материалов, жидких клеев и т. д.
Любой путь выдачи
Различные сложные схемы и траектории дозирования, интеллектуальная и автоматическая корректировка оптимального пути.
Почему стоит выбрать Simbel?
Сертификаты
Мы ориентируемся на поставку качественной продукции с гарантией надежности. Данная машина уже имеет сертификаты 3C, CE, UL, FCC. Если требуется индивидуальный дизайн, получение нового сертификата может занять 1-2 недели. .
